產品中心【

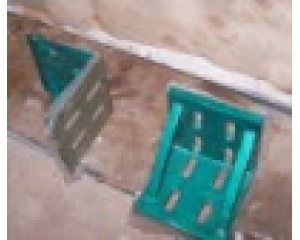

檢驗彎板,彎板
】 產品詳細參數 瀏覽 787 次
檢驗彎板用于檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度。
檢驗彎板還適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。
檢驗彎板的精度分為000級、00級、0級、1級、2級、3級。
檢驗彎板是按GB6092 - 85標準制造，工作面采用刮研工藝。
|
規格 |
測量面對基面的垂直度 |
測量面平面度或直線度 |
基面平面度或直線度 |
||||||
|
精度等級μm |
|||||||||
|
1 |
2 |
3 |
1
|
2 |
3 |
1 |
2 |
3 |
|
|
200×200 |
8 |
16 |
30 |
4 |
8 |
16 |
6 |
12 |
24 |
|
300×200 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
300×300 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
400×300 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
400×400 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
500×400 |
14 |
28 |
50 |
7 |
14 |
28 |
12 |
24 |
48 |
|
500×500 |
14 |
28 |
50 |
7 |
14 |
28 |
12 |
24 |
48 |
|
800×600 |
18 |
35 |
60 |
9 |
18 |
35 |
14 |
28 |
55 |
|
1000×800 |
25 |
50 |
70 |
12 |
24 |
45 |
18 |
35 |
70 |
