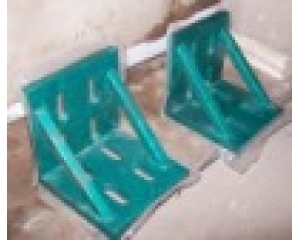

直角彎板,彎板

】產品詳細參數 瀏覽 806 次

　　直角彎板按JB6092 - 85標準制造,材料HT200-HT300,工作面采用刮研工藝,用于零部件的檢測和機械加工中的裝夾。
直角彎板用途：用于檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用于鉗工劃線。并可常用于檢驗、安裝、機床機械的垂直面檢查，并能在鑄鐵平板上檢查工件的垂直度，適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。
精度：1級、2級、3級。
注意事項：彎板不要在潮濕、有腐蝕、過高和過低的溫度環境下使用和存放。在使用時要先進行彎板的安裝調試，然后，把彎板的工作面擦拭干凈，在確認沒有問題的情況下使用彎板。

規格	測量面對基面垂直度			測量面平面度或直線度			基面平面度或直線度
	精度等級
	1級	2級	3級	1級	3級	1級	2級	3級	4級
200×200	8	16	30	4	8	16	6	12	24
300×200	10	20	40	5	10	20	8	16	30
300×300	10	20	40	5	10	20	8	16	30
400×300	12	24	45	6	12	24	10	20	40
400×400	12	24	45	6	12	24	10	20	40
500×400		28	50		14	28		24	48
500×500		28	50		14	28		24	48
800×600		35	60		18	35		28	55
