產品中心【

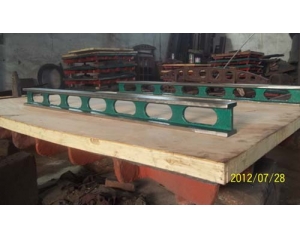

平尺,工字型平尺
】 產品詳細參數 瀏覽 902 次
工字型平尺按JB/T7977-99標準制造，材料HT250,工作面采用刮研或精密磨削工藝，用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用于設備安裝和檢查，使用溫度（20±5）℃
工字型平尺的規格：
|
材質 |
規格 |
工作面直線度或平面度 |
工作面間平行度 |
備注 |
|||||
|
精度等級(μm) |
|||||||||
|
0級 |
1級 |
2級 |
0級 |
1級 |
2級 |
||||
|
鑄鐵平尺 |
鋼型平尺 |
500×35 |
3 |
6 |
12 |
4.54 |
9 |
18 |
特殊規格可定做 |
|
750×40 |
4 |
8 |
15 |
6 |
12 |
25 |
|||
|
1000×50 |
5 |
10 |
20 |
7.5 |
15 |
30 |
|||
|
1200×50 |
|
12 |
24 |
|
18 |
36 |
|||
|
1500×60 |
|
15 |
30 |
|
20 |
40 |
|||
|
2000×80 |
|
18 |
36 |
|
27 |
54 |
|||
|
|
2500×80 |
|
|
44 |
|
|
65 |
||
|
3000×100 |
|
|
52 |
|
|
78 |
|||
|
3500×100 |
|
|
60 |
|
|
90 |
|||
|
4000×100 |
|
|
68 |
|
|
100 |
|||
