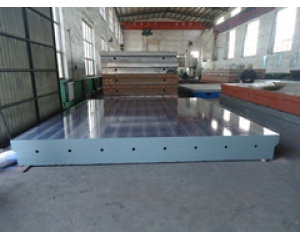

裝配平臺,平臺
】 產品詳細參數 瀏覽 954 次
裝配平臺用途：應用于各種機械設備的裝配、測量、鉚焊及調試，表面帶有T形槽，可以固定機械設備，要求規格較大的裝配平臺，可以拼裝使用。
裝配平臺材質：高強度鑄鐵HT200-300，工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使該產品的精度穩定，耐磨性能好。
裝配平臺規格：1000×1000mm—4000×8000mm，本產品均是按客戶圖紙制作加工或雙方商定生產加工，可按用戶要求的尺寸和重量生產。
裝配平臺精度：按國家計量檢定規程JJG117-2005《平板檢定規程》，分別為0、1、2、3四個等級。
裝配平臺執行標準：JB/T7974-1999。
平板用于工件檢測或劃線的平面基準器具，又稱為平臺。
|
平臺規格（長×寬）mm |
平臺精度等級 |
||
|
1級 |
2級 |
3級 |
|
|
平面度公差 |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
32 |
70 |
174 |
|
2000×3000 |
32 |
74 |
184 |
|
2000×4000 |
32 |
88 |
219 |
|
2500×3000 |
32 |
79 |
186 |
|
2000×4500 |
32 |
79 |
237 |
|
2000×5000 |
32 |
79 |
255 |
|
2000×6000 |
32 |
79 |
292 |
|
3000×6000 |
32 |
79 |
308 |
