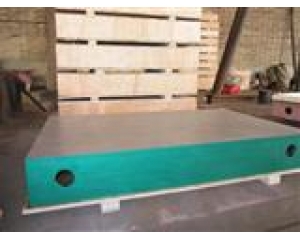

鑄鐵檢驗平臺,平臺,檢驗平臺

】產品詳細參數 瀏覽 880 次

鑄鐵檢驗平臺規格：100×100-3000×6000(特殊規格根據需方圖紙制作)。
鑄鐵檢驗平臺用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不呆缺少的基本工具。平板精度：按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別。平板材料：高強度鑄鐵HT200-300。檢驗平臺平板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。

規格（長×寬）mm	檢驗平臺精度等級
	1級	2級	3級
	平面度公差
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000			219
2500×3000			186
2000×4500			237
2000×5000			255
2000×6000			292
3000×6000			308
