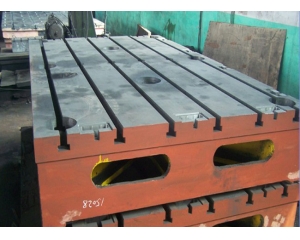

鉗工平板,平板

】產品詳細參數 瀏覽 849 次

　　鉗工平板材料為高強度鑄鐵HT20，H250，HT300。標準：JB/T7974-1999代替JB/T7974-95
鉗工平板（鉗工平臺）規格：100*100—3000*8000（特殊規格根據需方圖紙制作。我公司也可以按要求設計圖紙）
鉗工平板（鉗工平臺）的側面對工作面的垂直度公差和平板兩鄰側面的垂直度公差均為GB/T 1184中規定的12級。
鉗工平板（鉗工平臺）的工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使該產品精度穩定，耐磨性能好。鉗工平板（鉗工平臺）主要分為鉗工裝配平板、鉗工檢驗平板、鉗工劃線平板等三種。

規格	精度等級					規格	精度等級
規格	0級	1級	2級	3級	精刨	規格	0級	1級	2級	3級	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
